スタッフKATOです。

こんにちは！

今日は筋つながりで「スジ彫り用の工具」を自作したので紹介します！

スジ彫り用工具とは、プラモデル製作で使う道具の一つ。

凹モールドの彫り直したり、ディテールの境界を溝ではっきりさせたり、新しいディテールを追加するときなどに使用する工具です。

かつてはケガキ針やPカッターなどを使用していましたが、今では様々なメーカーから専用の道具が発売されています。

私もこれらの専用道具を購入すればいいのですが、なかなかいいお値段。

お小遣いでやりくりしている私にとっては、躊躇してしまいます。

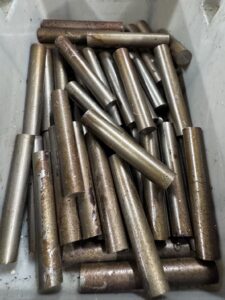

そんな時、ふと、タングステンの端材が目に留まりました！

かつてダーツを製作していた時に使用した材料の残りです。

これで自作したらいいのでは！？

ということで早速製作開始！

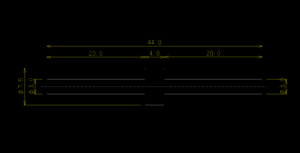

まずは形状を決めます。

外径φ7.5mm全長44.7mmの端材だったので、両端面を削り全長44mmとします。

両端をφ3で20mmの長さで切削し、中央に4mmのフランジを残す感じで。

切削開始。

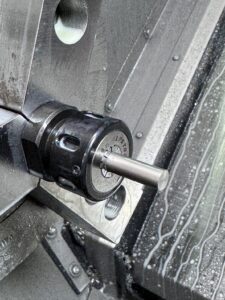

主軸にドリル用ホルダーをクランプし、そこにタングステンの材料を固定します。

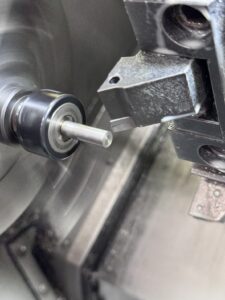

外径φ3mm、長さ20mmとなるよう、荒加工→仕上げ加工の順に切削。

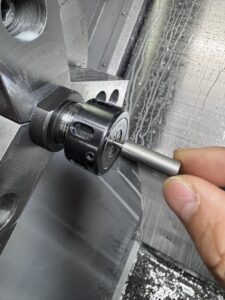

一度取り外して、ドリルコレットを3mm用に交換し、先ほど切削したφ3の軸をクランプ。

こちら側も同様にφ3mm、長さ20mmで切削したらベース完成。

あとはφ3mm軸の先端をグラインダー等で研磨して刃をつけたらスジ彫り工具の出来上がり。

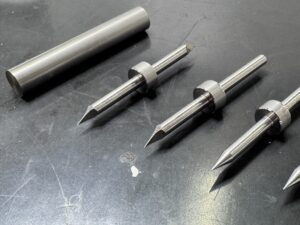

今回は試しに幅0.2と0.15の2種類と、ケガキ針もついでに作りました。

使用するときはφ3mm軸をピンバイスでクランプして使います。

少し使用してみましたがちゃんと使えそうです！

比較できないのでわかりませんが、市販品ならもっと使い勝手がいいのでしょうか？？

ちなみに刃が折れたときは、また削って刃を作れば復活するので、気軽に使えるのが自作の良いところ。

とりあえず、工具が手に入り、タングステンの端材も有効活用できて、私的には大満足です！
